SPAWARKA PLASTIKU STACJA LUTOWNICZA 706 HOT AIR

Urządzenie Yihua 706 jest wykonane z myślą o wykonywaniu prac serwisowych. W jej skład wchodzi kolba grotowa oraz kolba z gorącym powietrzem. Stacja Yihua 706 jest przeznaczona do wy-lutowania i lutowania różnorodnych podzespołów elektronicznych m.in.: SMD, BGA, PLCC, QFP, OIC, itp.

Obkurczanie koszulek termokurczliwych, usuwanie kleju, ogrzewanie, spawanie tworzyw sztucznych



Charakterystyka stacji:

Kolba na gorące powietrze ma dwa systemy regulacji automatyczny i ręczny. Zmiana trybu pracy następuje po naciśnięciu czerwonego przycisku na frontowym panelu lutownicy.

Tryb ręczny charakteryzuje się tym że po odłożeniu kolby na uchwyt temperatura na wylocie jest utrzymywana względem temperatury zadanej. Funkcja ta jest przydatna w pracy przerywanej w niedługim odstępie czasu, tak aby elementy grzejne lutownicy nie przechodziły niepotrzebnych cyklów nagrzewania się. Oszczędza to czas jak i elementy grzejne.

Tryb automatyczny powoduje po odłożeniu kolby na uchwyt automatyczne schłodzenie elementów grzejnych do temperatury pokojowej.

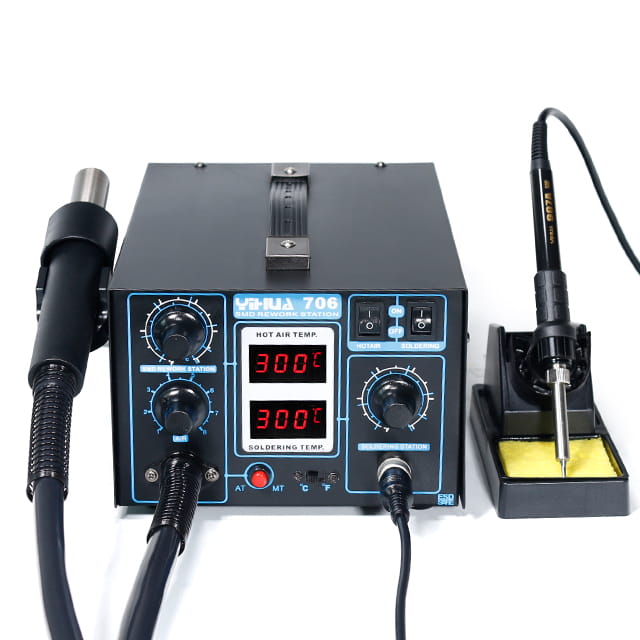

Lutownica YIHUA 706 posiada 2 wyświetlacze LED. Wyświetlacz górny podaje temperaturę gorącego powietrza, natomiast dolny wyświetlacz podaje temperaturę lutownicy grotowej. Oba systemy pracują niezależnie.

W galerii jest podany schemat poglądowy stacji w celu zapoznania się z obsługą stacji.



Specyfikacja:

Dla lutownicy hot air:

Przepływ powietrza do 168 l / min

Stabilność temperatury ± 1°C

Zakres temperatur 100 °C - 480 °C

Dla lutownicy grotowej:

Impedancja na grocie ≤ 2 Ω

Potencjał uziemienia  na grocie: ≤ 2mV (type 0.6mV)

Zakres temperatur 200 °C - 480 °C

Stabilność temperatury ± 2°C

Długość przewodu ≥ 100cm

System zabezpieczenia: ESD safe

Moc szczytowa lutownicy grotowej: 60W (moc podczas nagrzewania się stacji, po osiągnięciu 45W )

Napięcie wyjściowe: 24V AC

Ogólne:

Maksymalny pobór mocy 700W

Wymiary: 255 x 185 x 135 mm

Waga: 4,5 kg



W zestawie:

Stacja lutownicza Yihua 706 z systemem Hot-Air

Kolba  907A z grotem

Podstawka do lutownicy z gąbką

Podstawka do kolby Hot-Air

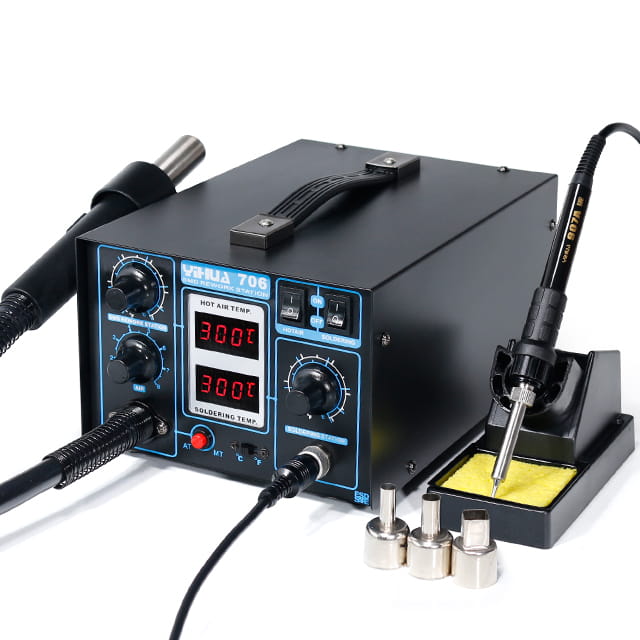

Zestaw 3 dysz Hot-Air widocznych na zdjęciu
